AC-DCスイッチング電源
75Wシングル出力電源
ModelHKI075-120NB
- 取得安規
-
| 出力 | 直流電圧/電流 | +12V / 6.0A | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 定格電流 | 6.0A | ||||||||
| 定格電流範囲 | 0～6.0A | ||||||||
| 定格電力 | 75W | ||||||||
| リップル電流 | 50mVp-p (Full load, -9℃～70℃）、120mV (-20℃～-10℃) | ||||||||
| 定格電圧調整範囲 | 11.4～12.6V | ||||||||
| 電源変動率 | ±1% | ||||||||
| 負荷変動率 | ±0.5% | ||||||||
| 点灯遅延、出力電圧 上昇時間 |
|||||||||
| 保持時間 | |||||||||
| 入力 | 電圧（範囲） | 90～264VAC | |||||||
| 効率 | 86%min. at full load （100%負荷時） | ||||||||
| 範囲 | 47Hz ～ 63Hz | ||||||||
| ピーク電流 | |||||||||
| 突入電流 | |||||||||
| 漏洩電流 | |||||||||
| 保護 | 過電流保護 | 8.0～12.0A | |||||||
| 過電流保護 | 13.8～16.2 V | ||||||||
| 短絡保護 | 短絡時自動シャットダウン（短絡解消時自動回復) | ||||||||
| 使用温度 | -30～70℃ | ||||||||
| 環境 | 使用湿度 | RH： 5～85%（結露なし） | |||||||
| 保存温度・湿度 | -40～85℃, RH： 5～95%（無結露） | ||||||||
| 耐振動 | |||||||||
| 安規 ＆ 絶縁 |
認証機関 | IEC/EN62368-1, GB4943, EN60950-1対応 | |||||||
| 耐圧 | I/P-O/P: 3KVAC, I/P-FG: 2KVAC O/P-FG: 0.5KVAC | ||||||||
| 絶縁抵抗値 | |||||||||
| 雑音端子電圧 | |||||||||
| 周波電流 | |||||||||
| 電源耐受 | |||||||||
| その他 | MTBF | ＞50120H 25℃ （Life ＞43800H 45℃） | |||||||
| 寸法 | 129 x 97 x 30mm(±0.3) (L*W*H) | ||||||||
| 個装箱、外箱 | 0.34Kg/1 set； | ||||||||
| 包装、重量 | 30pcs/10.25Kg/0.92CUFT | ||||||||

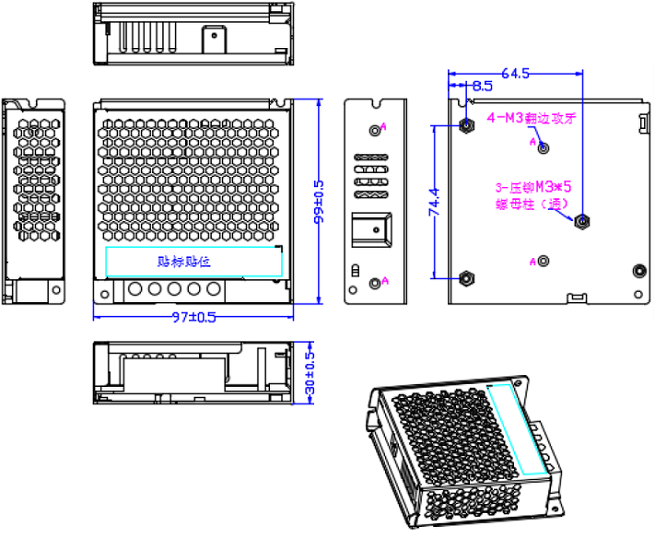

寸法図
