AC-DCスイッチング電源
150Wシングル出力電源
30mm超薄型。(2022年モデル)
◆保護：短絡/過負荷/過電圧
◆自然空冷、低騒音
◆全数検査及びフル負荷エージング（35±5℃ 4時間）
◆高効率、高信頼性、長寿命、三年保証
◆RoHS対応 5000メートル認証取得
◆低ノイズ： リップルノイズ80mVp-p以下
ModelHKI150-120NB
- 取得安規
-
| 出力 | 直流電圧/電流 | +12V / 12.5A | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 定格電流 | 12.5A | ||||||||
| 定格電流範囲 | 0～12.5A | ||||||||
| 定格電力 | 150W | ||||||||
| リップル電流 | リップルノイズ：80mVp-p (100-120VAC), 50mVp-p (200-240VAC) | ||||||||
| 定格電圧調整範囲 | 11.4～12.6V | ||||||||
| 電源変動率 | 3% | ||||||||
| 負荷変動率 | 3% | ||||||||
| 点灯遅延、出力電圧 上昇時間 |
＜100ms | ||||||||
| 保持時間 | ≧16ms | ||||||||
| 入力 | 電圧（範囲） | 90～264VAC | |||||||
| 効率 | 86%min. at full load （100%負荷時） | ||||||||
| 範囲 | 47Hz ～ 63Hz | ||||||||
| ピーク電流 | |||||||||
| 突入電流 | |||||||||
| 漏洩電流 | |||||||||
| 保護 | 過電流保護 | 13.75A～18.75A | |||||||
| hiccup 間欠モード | |||||||||
| 過電流保護 | 13.8～16.2 V | ||||||||
| 過電力保護165W～225W | |||||||||
| 短絡保護 | 短絡時自動シャットダウン（10ｍオームまで） | ||||||||
| 使用温度 | -30～70℃ | ||||||||
| 環境 | 使用湿度 | RH： 5～85%（結露なし） | |||||||
| 保存温度・湿度 | -40～85℃, RH 5～95%（結露なし） | ||||||||
| 耐振動 | 動作時：5-17Hz 0.048インチ（振動幅） 、17-199Hz 0.73G、200-500Hz 0.33G，15分/周期、時間30分 静止時：10-55Hz，30分/周期，X、Y、Z軸 各150分10～500HZ, 2G 10分/周期, X, Y, Z軸 各60分 |
||||||||
| 安規 ＆ 絶縁 |
認証機関 | UL, CE, CCC, PSE対応 （EN55032 Class B） | |||||||
| 耐圧 | I/P-O/P: 1.8KVAC, I/P-FG: 1.5VAC O/P-FG: 0.5KVAC | ||||||||
| 絶縁抵抗値 | |||||||||
| 雑音端子電圧 | |||||||||
| 周波電流 | |||||||||
| 電源耐受 | |||||||||
| その他 | MTBF | ＞70000H 25℃ （＞43800H 45℃） | |||||||
| 寸法 | 129 x 97 x 30mm(±0.3) (L*W*H) | ||||||||
| 個装箱、外箱 | |||||||||
| 包装、重量 | |||||||||
１．特別説明がない場合、すべての値は入力電圧が230VAC、定額負荷、25℃環境温度の条件で測定されています。
２．精度：設定誤差、線性調整率、負荷調整率を含まれます。
TDK相当品型番：ZWS150BAF-12
コーセル（COSEL）相当品型番：LDA150W, PFA150W
オムロン（OMRON）相当品型番：S8FS-G15024C
◆30mm薄型

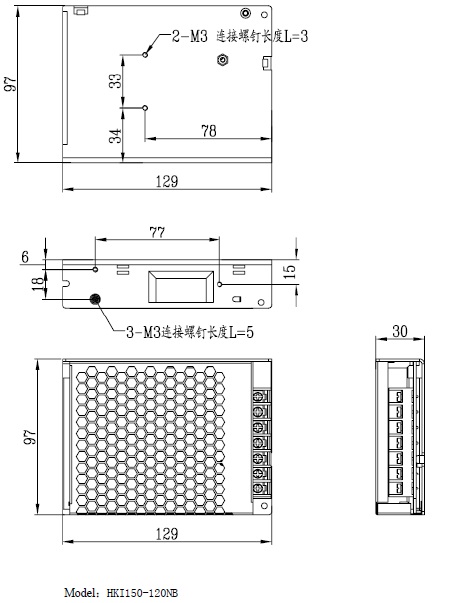

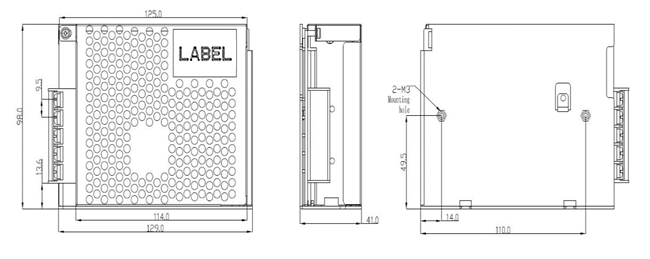

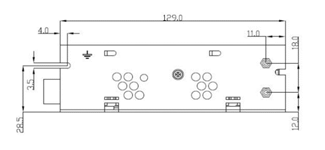

寸法図
